徐偉剛， 胡貽軍， 徐珂
（江蘇歐姆圣智能裝備股份有限公司，江蘇 鹽城 224014）
摘要：介紹新型鹽酸酸洗高效回收系統和新型余熱回收蒸汽發生器。鹽酸酸洗高效回收系統由酸霧蒸發器、酸霧冷凝器、洗酸塔等組成，通過廢酸廢水的綜合利用，減少了廢酸排放，提高酸的利用率；新型余熱回收蒸氣發生器利用明火加熱爐尾氣把水加熱變成蒸汽，蒸汽溫度可達120～170 ℃，就近加熱槽液或提供生活用水，節省管路，節約資源。
關鍵詞：節能減排；鹽酸酸洗；余熱回收；蒸氣發生器
中圖分類號：TQ111.19 文獻標識碼：A
在國家積極倡導節能減排綠色生產的大背景下，江蘇歐姆圣智能裝備股份有限公司針對金屬制品行業熱處理和表面處理設備使用中存在的問題，設計研發了一系列節能減排裝備，現介紹兩種。
1.鹽酸酸洗高效回收利用

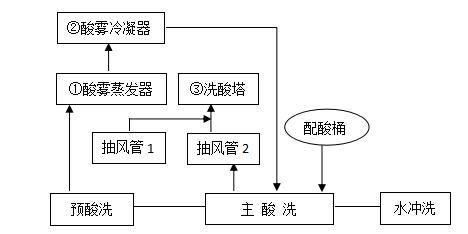

現有鋼絲熱處理后表面氧化皮清洗大部分采用鹽酸，因?yàn)辂}酸清洗效率高，工藝控制窗口較寬，容易達到工藝要求。無酸洗工藝受技術條件和車間場地等制約，推廣應用還需要經過較長一段時間的探索。傳統的鹽酸清洗方式是隧道式和半封閉式，容易造成鋼絲帶水嚴重和酸霧外溢情況，對可利用的廢酸沒有回收利用，增加了廢酸廢水量，從而對環境造成很大的污染。研發的新型酸霧回收系統示意圖如圖1所示。
新型酸洗系統較傳統酸洗系統增加了多處回收利用點，有效減少對外排放，能夠大大提高新酸的利用率。
（1）酸霧蒸發器。把預酸洗排放的廢酸回收，經過泵循環噴淋，加熱霧化成高溫，高濃度的酸霧用于冷凝回收再利用。箱體分上下兩層，下層為儲液和預熱，上層為蒸發霧化。蒸發后的含高濃度鐵離子的廢酸再排入廢酸處理裝置。
（2）酸霧冷凝器。通過雙極冷凍水機組產出冷凍水，逆流冷卻高溫、高濃度的酸霧，酸霧經過冷卻器后再低溫噴淋水循環吸收形成較高濃度酸液，回收鹽酸質量濃度達160～220 g/L，可以作為輔助新酸加入到主酸槽內。
（3）洗酸塔。通過風機將酸霧吸入塔內，用水逐層凈化酸霧后排出室外。新系統中利用第2個沖洗槽的水噴淋酸霧，噴淋凈化酸霧后的水中酸濃度較低，可以繼續用于前道水沖洗，提高利用率，可以減少廢水排放量50%以上。
新型酸循環系統通過廢酸廢水的綜合利用，減少新酸的消耗量，提高新酸的利用率，減少了廢酸排放，更大程度上減輕了客戶排放污染物的壓力。
2.余熱回收蒸氣發生器
回收生產過程產生的余熱，不但能夠減少有害氣體的排放，保護大氣環境，還能利用回收的尾氣余熱產生蒸汽，就近利用，減少管路輸送和熱損失。該余熱回收蒸氣發生器可實現多級熱量回收應用，系統示意圖如圖2所示。

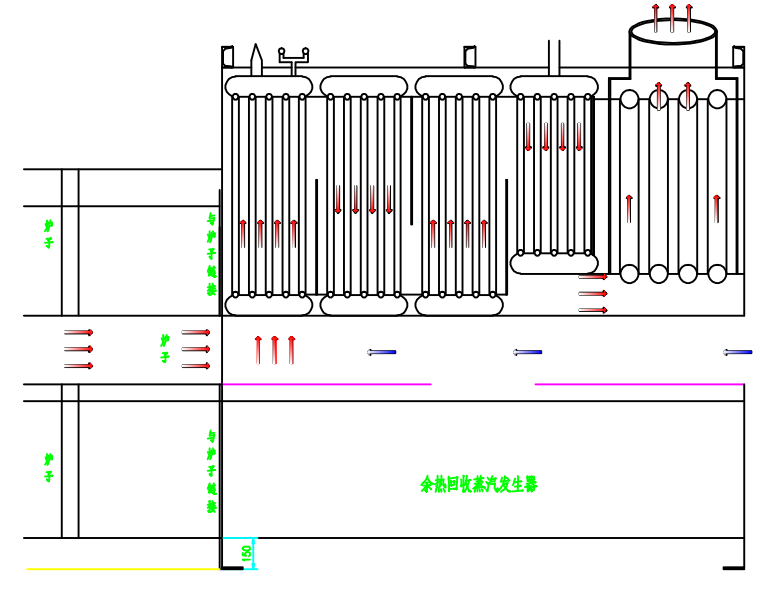

圖2 余熱回收蒸氣發生器示意圖
余熱有3個來源：（1）鋼絲經過水冷槽冷卻時冷卻循環系統對水冷槽液進行冷卻，冷卻水溫度可達到60～80 ℃；（2）鋼絲出加熱爐進行水?。ɑ蜚U浴）淬火處理時冷卻循環系統對水?。ɑ蜚U?。┎垡哼M(jìn)行冷卻，冷卻水溫可達到90 ℃以上；（3）利用加熱爐尾氣把水加熱變成蒸汽，蒸汽溫度可達120～170 ℃。通過以上的余熱回收、利用，即可大大減少水冷槽液（鋼絲冷卻水）的用量，減輕冷卻塔的負荷；又可低溫回收熱能為蒸氣發生器提供較高溫度熱水，提高熱量回收效率。另外熱水可用于低溫槽體加熱和提供生活熱水，蒸汽可供高溫槽體加熱。
2.1產品功能
利用高熱設備排放的余熱轉化為蒸汽熱能，用于其他配套裝置使用。該設備一鍵操作，性能穩定、安全、節能、智能，屬于免檢產品。壓力控制采用高低壓自動停啟。余熱燃?xì)?/span>(油)互補，余熱熱能不足時自動啟動燃燒機補熱來滿足生產線、車間及工廠的蒸汽需求；當余熱充足時自動停止或轉為小火燃燒，確保熱能不浪費。
2.2應用案例
余熱回收蒸氣發生器有YRZQ-150、 YRZQ-300、YRZQ-500、YRZQ-800、YRZQ-1000等5種型號，其中YRZQ-500型余熱回收蒸氣發生器在某企業鍍鋅鋼絲熱處理生產線獲得應用，其技術參數見表1。
表1 YRZQ-500型余熱回收蒸氣發生器技術參數
型號 | 熱量輸出/ kJ | 輸出功率(折合電)/kW | 輸入功率(電) /kW | 額定蒸發量 /(m3·h-1) | 飽和蒸汽量 /(m3·h-1) | 水容量/L |
YRZQ-500 | 1.254×106 | 348 | 1.2 | 500 | 833 | ＜30 |
蒸汽額定溫度/℃ （壓力0.01～0.7 MPa） | 額定工作壓力/ MPa | 熱效率/% | 燃?xì)庥昧?(m3·h-1) | 余熱回收率/% | 長×寬×高 / (cm×cm×cm) | 質量/kg |
108～170 | 0.01～0.7 | ≥90 | 0～35 | ≥90 | 2 250×2 240× 2 500 | 4 300 |
該廠工況條件：天然氣明火預混加熱爐是使用7年多的平頂爐，加熱爐設計鋼絲數量48根，最大產能1 860 kg/h。測試時，生產鋼絲28根，鋼絲平均直徑1.84 mm，Dv值50 mm·m/min，產量約1 200 kg/h；該加熱爐正常工作24 h燃燒天然氣為1 600 m3左右；環境溫度26 ℃、空氣濕度27%，尾氣排煙溫度420～460 ℃，排煙口直徑219 mm。經測試，每天回收熱值為2 144 kg蒸汽，相當于3 574 m3飽和蒸汽、5.434×106 kJ熱值、187 m3天然氣、1 600 kW·h電。
該余熱回收蒸氣發生器運行壓力在0.7 MPa以下，沒有蒸汽包，安全性高。系統還配有燃?xì)庋a(bǔ)熱，在余熱熱量不夠生產線使用時，可以啟用燃?xì)饧訜嵫a(bǔ)充，這樣可以不依賴外部提供蒸汽。減少蒸汽輸送管道投資和管路的熱量損耗。
3 結語
江蘇歐姆圣智能裝備股份有限公司始終以誠信經營為基本，先進技術為宗旨，不斷追求科技進步，開拓創新。公司的設計理念是“節能 環保 創新 智能”，并始終圍繞此理念而努力，為節能減排盡自己的綿薄之力。
（收稿日期：2019-09-23）
作者簡介
徐偉剛 1973年生，江蘇歐姆圣智能裝備股份有限公司總經理。
胡貽軍 1968年生，江蘇歐姆圣智能裝備股份有限公司執行董事。
徐 珂 1996年生，江蘇歐姆圣智能裝備股份有限公司技術員。
